Control en vía · soldadura aluminotérmica · a pie de vía

El PK va en el nombre del fichero. La tolerancia, en la app.

La regla electrónica deja el archivo con la señal completa. El sistema pone la banda de ese punto —curva incluida—, valida punto a punto y devuelve la gráfica al instante. El soldador no consulta tablas de radios ni traslada nada a limpio en la oficina.

La línea, sus desvíos y sus estaciones llegan cargados de antemano. A pie de vía, solo se mide.

«Cada soldadura era una anotación en la libreta y una tabla de radios que consultar.»
«En curva había que corregir a mano lo que la cuerda de un metro añade a la lectura.»
«Y la conformidad no se sabía a pie de vía; llegaba en la oficina, mucho después.»

La obra ya viene cargada —línea, desvíos y estaciones— desde su alta previa. A pie de vía solo se mide, y el resultado llega a la tablet antes de moverse de la soldadura.

La curva, resuelta sola

En curva, la tolerancia la pone el trazado, no una tabla.

El sistema conoce el trazado de la vía. Para verificar una soldadura considera si el punto cae en recta o curva, si es cóncavo o convexo, el radio de la curva y si está en transición o circular; resuelve la geometría por PK y vía, descuenta lo que la cuerda de un metro añade y valida la señal contra su banda. Con eso ahorra tiempo y asegura los datos.

  1. 01

    En recta, la señal es la soldadura.

    En recta, la soldadura se evalua normalmente.

  2. 02

    En la transición, el radio cambia con el PK.

    La transición no tiene un radio único: se cierra metro a metro. El sistema sabe, por el trazado importado de la línea, exactamente dónde empieza y qué corrección toca en cada punto.

  3. 03

    En curva, la cuerda añade una parábola.

    Sobre un carril curvo, la propia cuerda de un metro introduce una curvatura en la alineación que no es defecto de la soldadura. El sistema la resta y valida la señal corregida.

gráfica de la medición · visor
cuerda de 1 m 02505007501000 máx mín − parábola de la cuerda

Recta — la regla lee la soldadura y nada más; la señal se valida tal cual.

Transición — el radio cambia con el PK; el sistema sabe por dónde va.

Curva — la comba de la cuerda se resta sola; la señal corregida queda dentro de banda.

Esquema didáctico · la banda de cada punto la aplica el sistema al medir

Distintas exigencias, no una sola

Las tolerancias se eligen al evaluar una medición.

No hay una tolerancia única para todas las soldaduras. La aplicación dispone de tolerancias que se requieran en función de las normas aplicables según la obra o el cliente.

Por categoría de planitud

Ocho categorías seleccionables, de la más holgada a la más fina. La primera medición fija la categoría del punto; si una posterior llega con otra, el sistema devuelve error en vez de aceptarla en silencio.

  • R
  • B
  • C
  • D
  • E
  • F
  • G
  • H

La misma señal cabe holgada en la categoría más abierta y se sale de la más fina — la banda es la que decide.

Por sentido de vía

La alineación no es simétrica. Se admite abrir vía, pero no cerrarla — cerrar es peligroso para las ruedas. El acta lo imprime tal cual.

-0.50 ABRE | 0.00 CIERRA

Cada archivo se valida en las dos mediciones —planitud en vertical, alineación en horizontal— punto a punto, sobre la señal completa.

La misma señal, según la categoría del punto.

02505007501000 0 máx mín máx mín

La señal cabe entera en la banda: conforme.

39 puntos superan el máximo: fuera de tolerancias. Un solo punto ya marca la medición.

La misma señal, según la categoría del punto:

Cuando no pasa

Si la medición no cumple, el resultado se conoce al momento.

Un solo punto fuera marca rechaza medición entera. La tablet recibe al momento la gráfica con cada punto fuera marcado, para corregir la soldadura sin moverse de la vía.

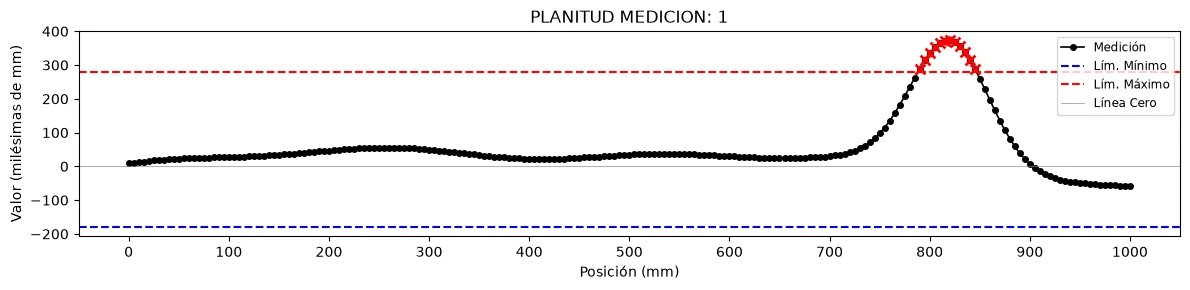

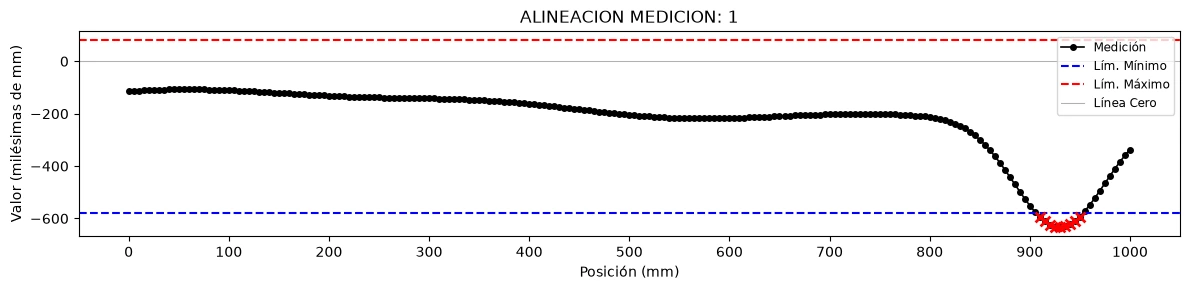

Gráfica de error de planitud: el pico de la señal supera el límite máximo y esos puntos aparecen con una X roja Gráfica de error de alineación: la señal baja del límite mínimo y esos puntos aparecen con una X roja
Fuera de tolerancias Planitud y alineación con cada punto fuera de banda marcado. Datos de demostración.
Gráfica de una soldadura de vía conforme: planitud y alineación dentro de sus límites, con la banda de la medición dibujada alrededor de la señal
Conforme La misma familia de gráfica, dentro de banda —planitud y alineación—. Es la que se adjunta al informe final.

El desvío ya viene hecho

En un desvío instalado, el soldador no teclea nada.

Cada aparato llega con sus soldaduras pre-creadas, según su designación. Llega con su línea, PK, hilo, vía, radio y mano de curva ya puestos. La tablet sube un archivo a su posición y la soldadura elegida es evaluada.

Pantalla de un desvío en la tablet: cabecera con la designación DSIH-G1-60-318, su PK y su vía, y una rejilla de doce soldaduras aluminotérmicas, cada una con su hilo I o D y su radio (recta o R318) ya puestos
Las doce soldaduras del desvío, cada una con su hilo y su radio ya puestos — recta o R318. Datos de demostración.

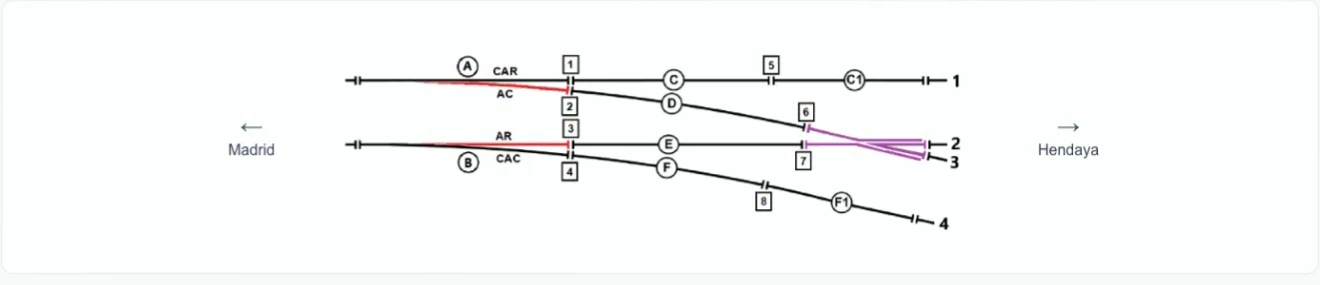

Esquema a color del mismo desvío tal como lo dibuja la tablet: sus dos extremos, los hilos y las ocho posiciones numeradas, con el corazón marcado
El esquema del aparato, tal como lo dibuja la tablet; de ahí salen las posiciones de sus soldaduras.

La designación determina cuántas soldaduras nacen y con qué radio y mano — las mismas que en el alta previa quedan posicionadas en su PK.

El aparato instalado enlaza su certificado de fábrica, y cada soldadura enlaza las barras que une. El PK, el radio y el papel viajan juntos.

Ver la línea y sus desvíos en el panel

Documentación completa y verificable en cada recepción.
